Disques

Aperçu des formes de découpe des disques.

En fonction de la machine sur laquelle vous fixerez les disques, la forme de découpe des disques variera. Les machines avec aspiration de poussière intégrée exigent des disques avec des perforations qui diffèrent par marque en quantité et en emplacement.

Dans les tableaux suivants, nous vous donnons un aperçu des formes de découpe principales.
À côté des formes de découpe illustrées, Cibo réalise rapidement de nouvelles formes de découpe selon vos desiderata.

Forme
Diamètre
Perforations
Code
Schijv stansvorm SP11
⌀ 81
6
SP11
Schijf stansvorm SP01
⌀ 115
8
SP01
Schijf stansvorm SP02
⌀ 125
8
SP02
Schijf stansvorm SP12
⌀ 125
8+1
SP12
Schijf stansvorm SP14
⌀ 125
8+4+1
SP14
Schijf stansvorm SP03
⌀ 150
6
SP03
Schijf stansvorm SP13
⌀ 150
6+1
SP13
Schijf stansvorm SP04
⌀ 150
8l
SP04
Schijf stansvorm SP10
⌀ 150
8E
SP10
Schijf stansvorm SP05
⌀ 150
8E+1
SP05
Schijf stansvorm SP06
⌀ 150
8E+1+6
SP06
Schijf stansvorm SP07
⌀ 150
8E+1+8l
SP07
Schijf stansvorm SP08
⌀ 150
9
SP08
Schijf stansvorm SP09
⌀ 200
8
SP09
Forme
Diamètre
Code
Schijf stansvorm S131 S133
⌀ 115/75
S131
Schijf stansvorm S131 S133
⌀ 125/75
S133
Forme
Diamètre
Code
no holes
⌀ 19
S001
no holes
⌀ 22
S002
no holes
⌀ 25
S003
no holes
⌀ 45
S004
no holes
⌀ 50
S005
no holes
⌀ 60
S006
no holes
⌀ 75
S007
no holes
⌀ 100
S100
no holes
⌀ 115
S104
no holes
⌀ 125
S105
no holes
⌀ 150
S106
no holes
⌀ 175
S114
no holes
⌀ 178
S118
no holes
⌀ 200
S200
no holes
⌀ 215
S209
no holes
⌀ 225
S204
no holes
⌀ 230
S205
no holes
⌀ 250
S206
no holes
⌀ 300
S300
no holes
⌀ 330
S330
no holes
⌀ 350
S306
no holes
⌀ 381
S311
no holes
⌀ 400
S400
no holes
⌀  430
S415
no holes
⌀ 500
S500
no holes
⌀ 600
S600
no holes
⌀ 770
S770
no holes
⌀ 810
S810
Forme
Diamètre
Perforations
Code

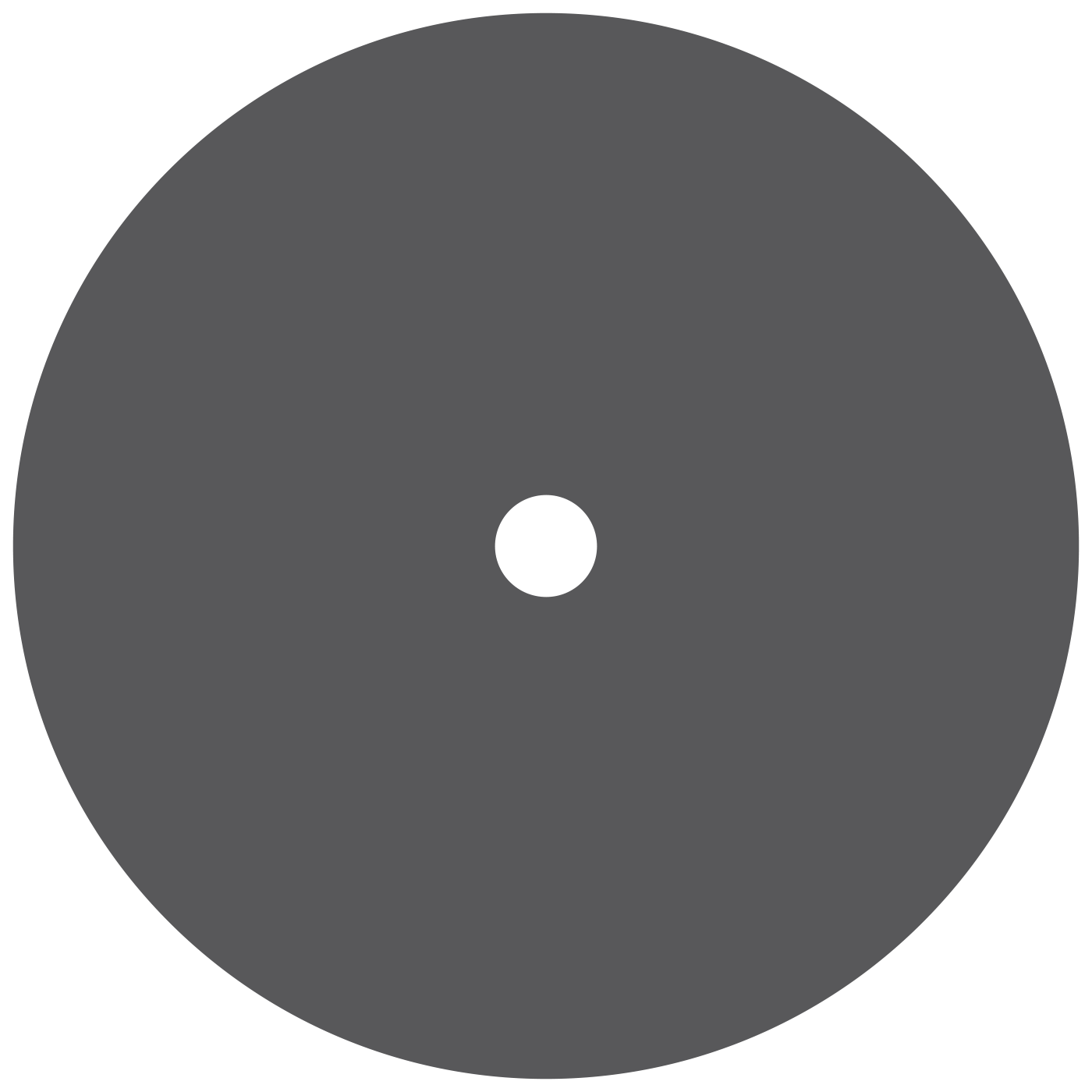

Schijven-stansvormen-S008
⌀ 95
10
S008
Schijven-stansvormen-S008
⌀ 100
10
S128
Schijven-stansvormen-S008
⌀ 100
15
S101
Schijven-stansvormen-S008
⌀ 100
30
S102
Schijven-stansvormen-S008
⌀ 105
6
S103
Schijven-stansvormen-S008
⌀ 115
10
S107
Schijven-stansvormen-S008
⌀ 115
50
S129
Schijven-stansvormen-S008
⌀ 125
10
S109
Schijven-stansvormen-S008
⌀ 140
35
S122
Schijven-stansvormen-S008
⌀ 150
22
S108
Schijven-stansvormen-S008
⌀ 150
22,2
S127
Schijven-stansvormen-S008
⌀ 150
50
S126
Schijven-stansvormen-S008
⌀ 160
40
S110
Schijven-stansvormen-S008
⌀ 180
10
S130
Schijven-stansvormen-S008
⌀ 200
25
S203
Schijven-stansvormen-S008
⌀ 250
25
S207
Schijven-stansvormen-S008
⌀ 300
25
S302
Schijven-stansvormen-S008
⌀ 350
8
S303
Schijven-stansvormen-S008
⌀ 350
40
S304

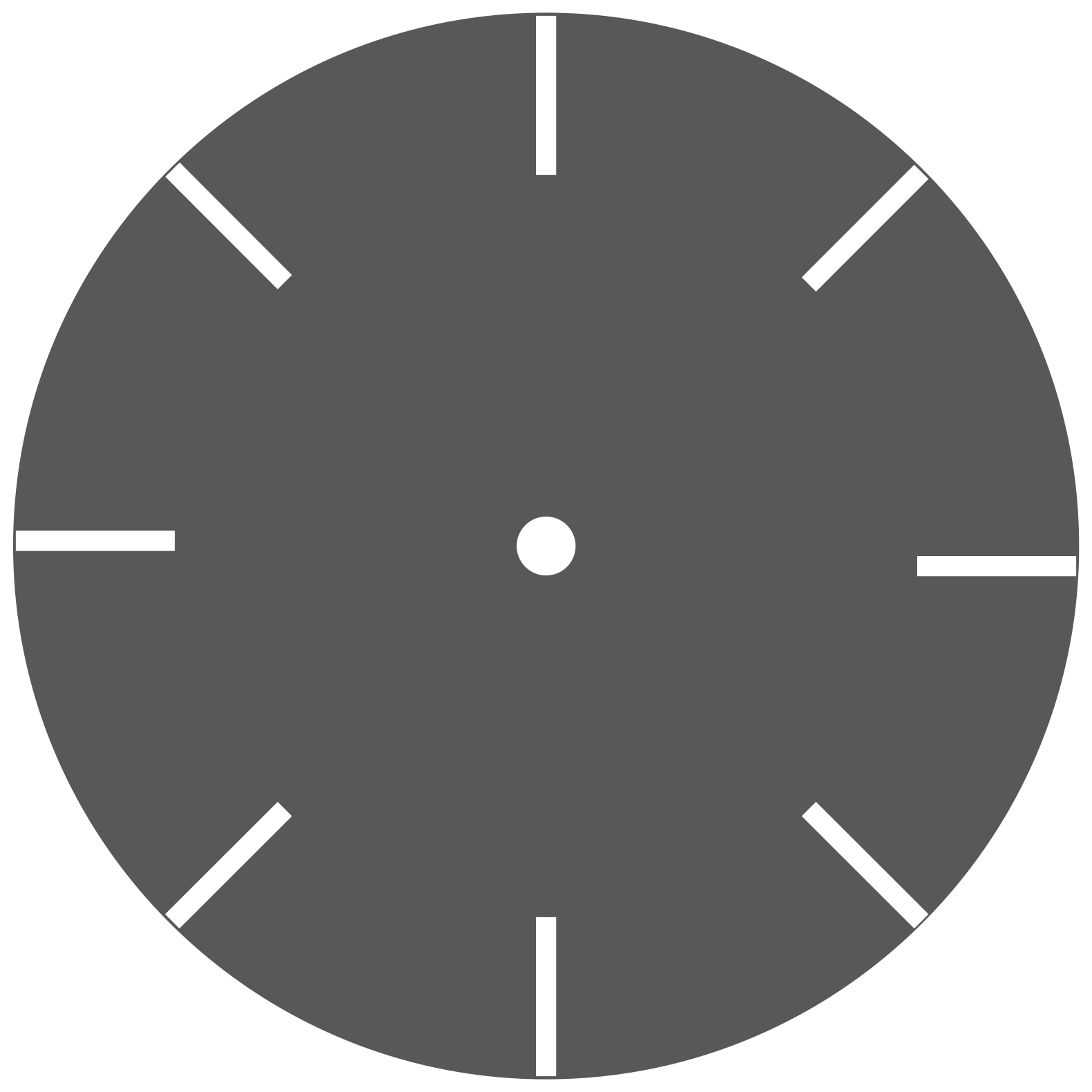

Schijven-stansvormen-S201
⌀ 200
10
S201
Schijven-stansvormen-S307
⌀ 200
25+2
S202

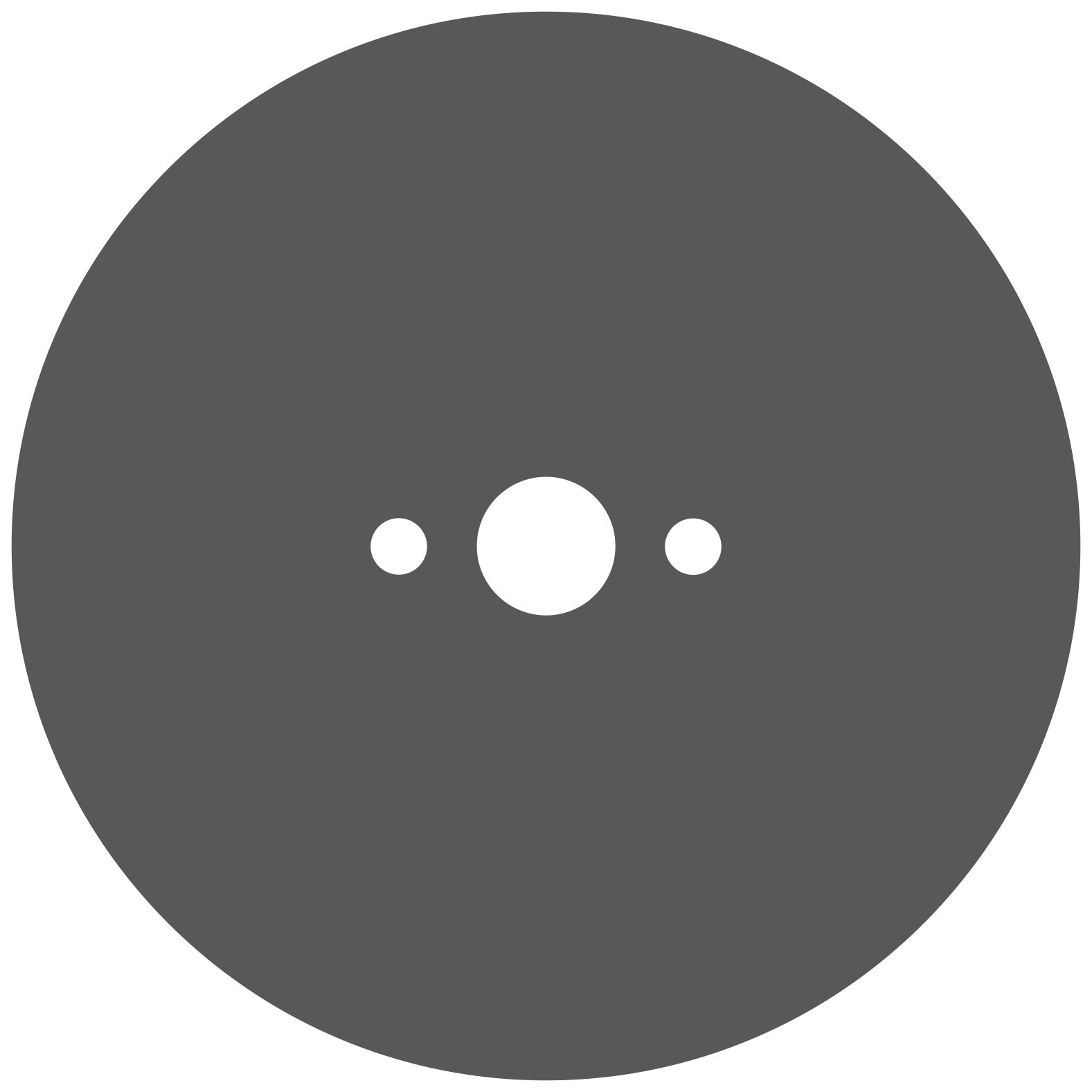

Schijven-stansvormen-S307
⌀ 300
25+2
S307
Schijven-stansvormen-S305
⌀ 381
127
S305
Forme
Diamètre
Perforations
Code

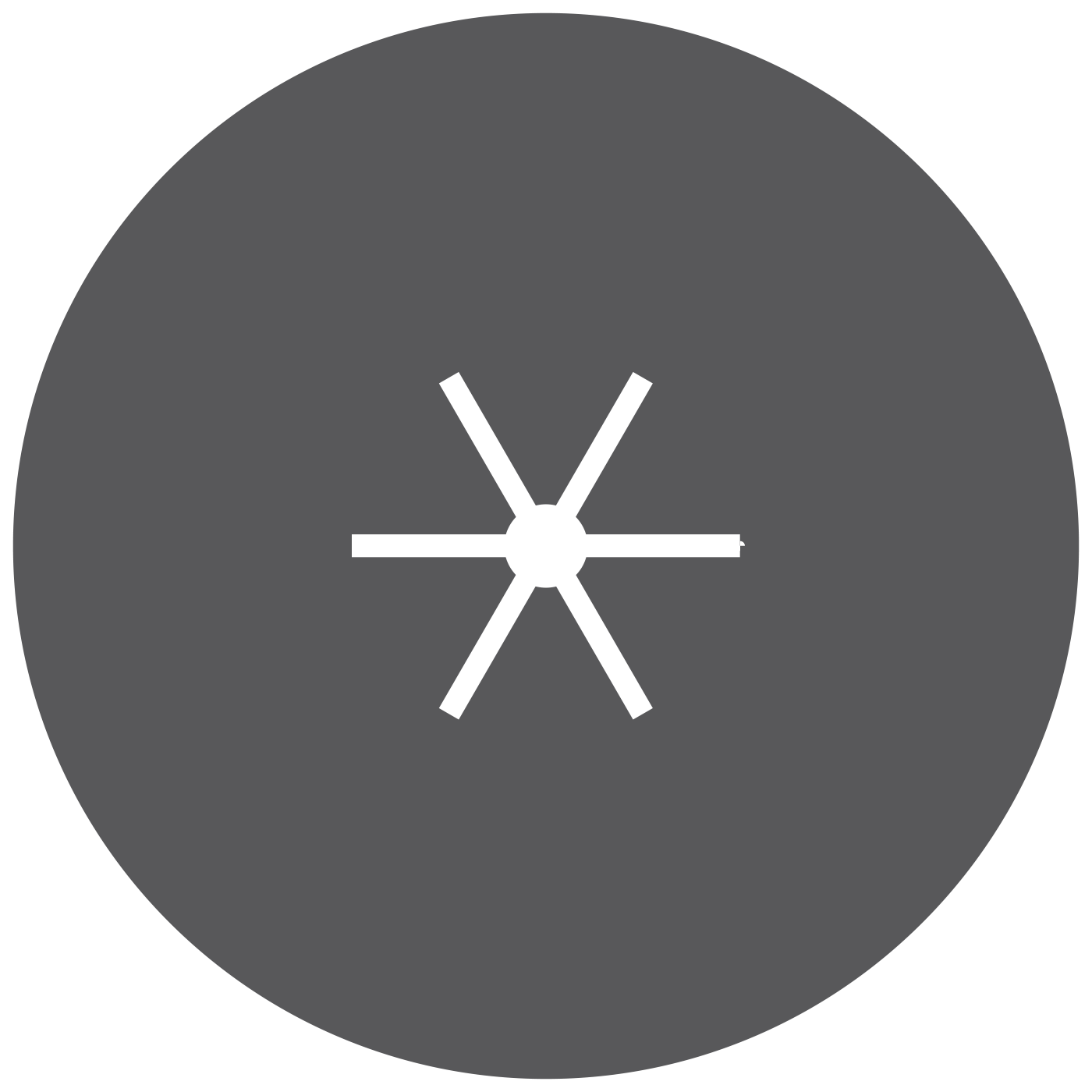

Schijven-stansvormen-S111
⌀ 150
10
S111
Schijven-stansvormen-S111
⌀ 178
8
S115
Schijven-stansvormen-S111
⌀ 178
14
S116

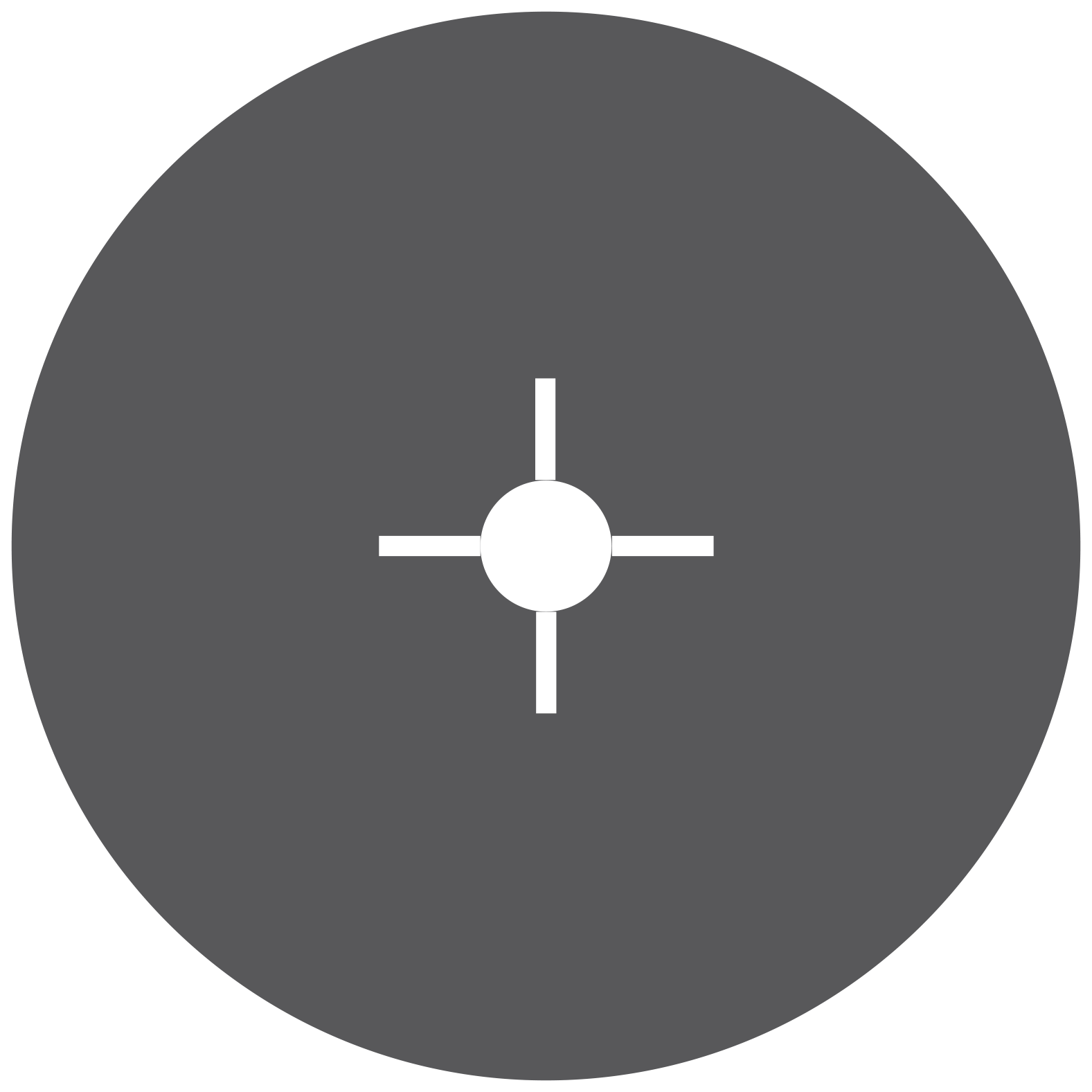

Schijven-stansvormen-S120
⌀ 115
22
S120
Schijven-stansvormen-S120
⌀ 125
22
S121
Schijven-stansvormen-S120
⌀ 150
25
S112

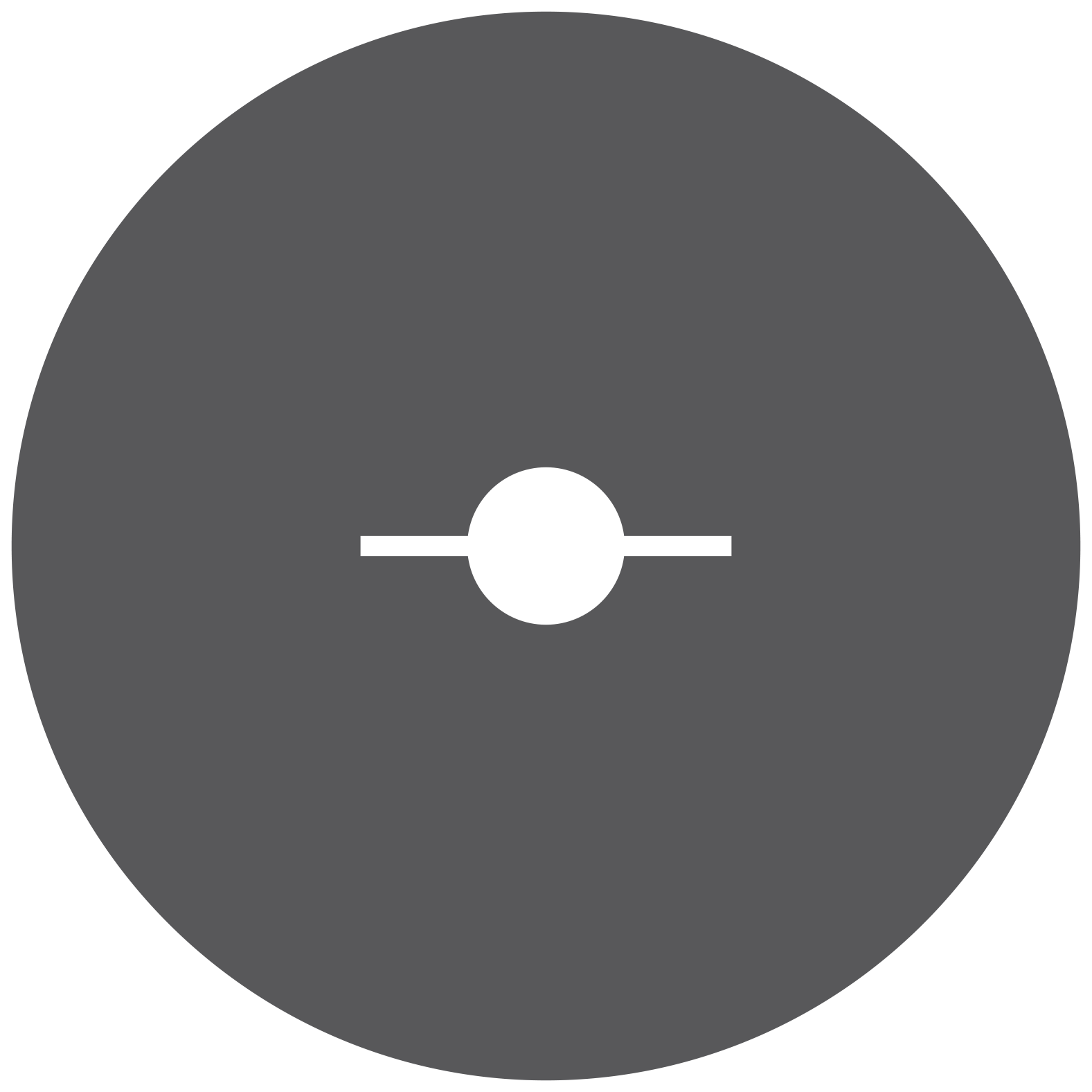

Schijven-stansvormen-S113
⌀ 175
25
S113

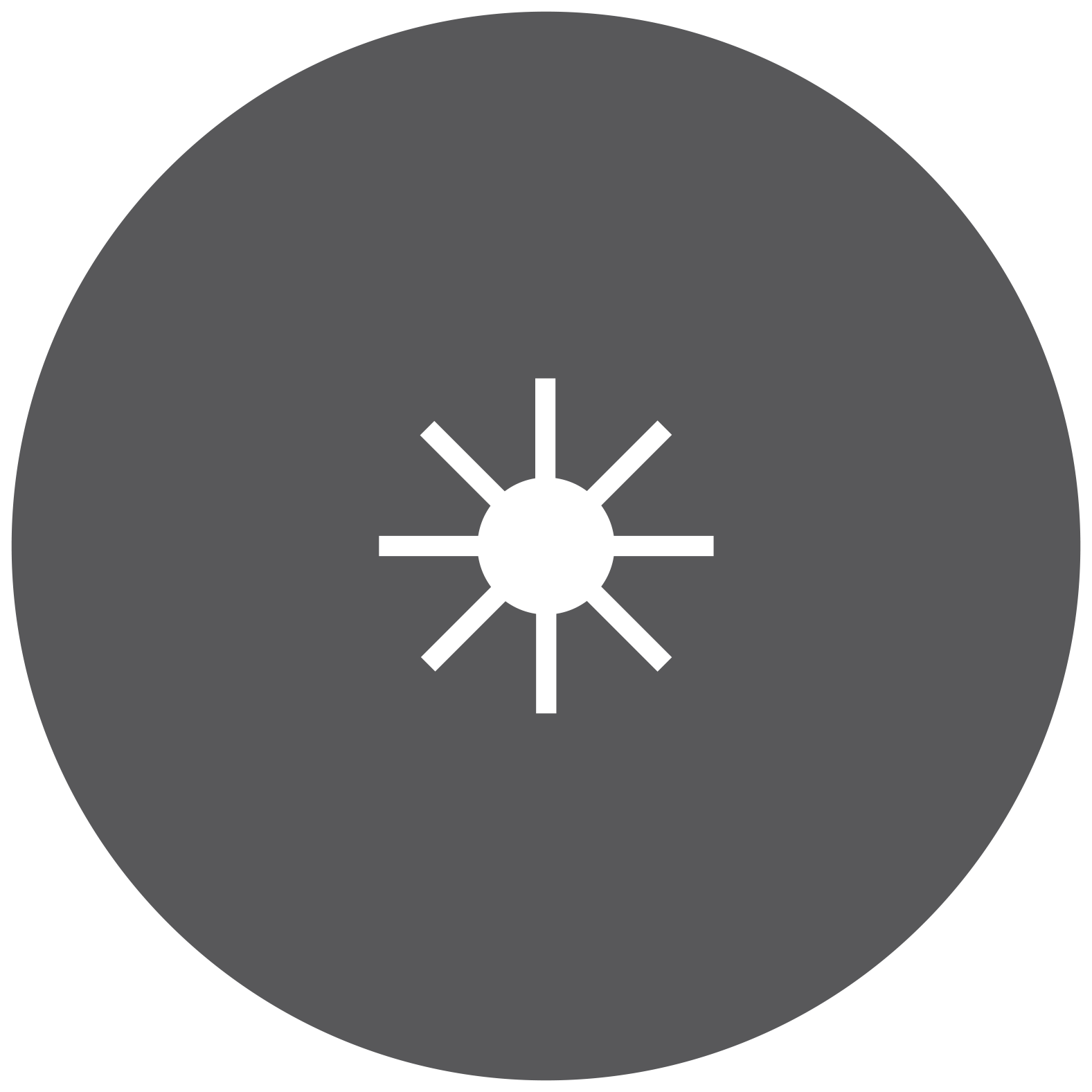

Schijven-stansvormen-S117
⌀ 178
22
S117
Schijven-stansvormen-S117
⌀ 175
22
S119
Schijven-stansvormen-S117
⌀ 115
22
S123
Schijven-stansvormen-S117
⌀ 150
30
S124
Schijven-stansvormen-S117
⌀ 178
22
S125

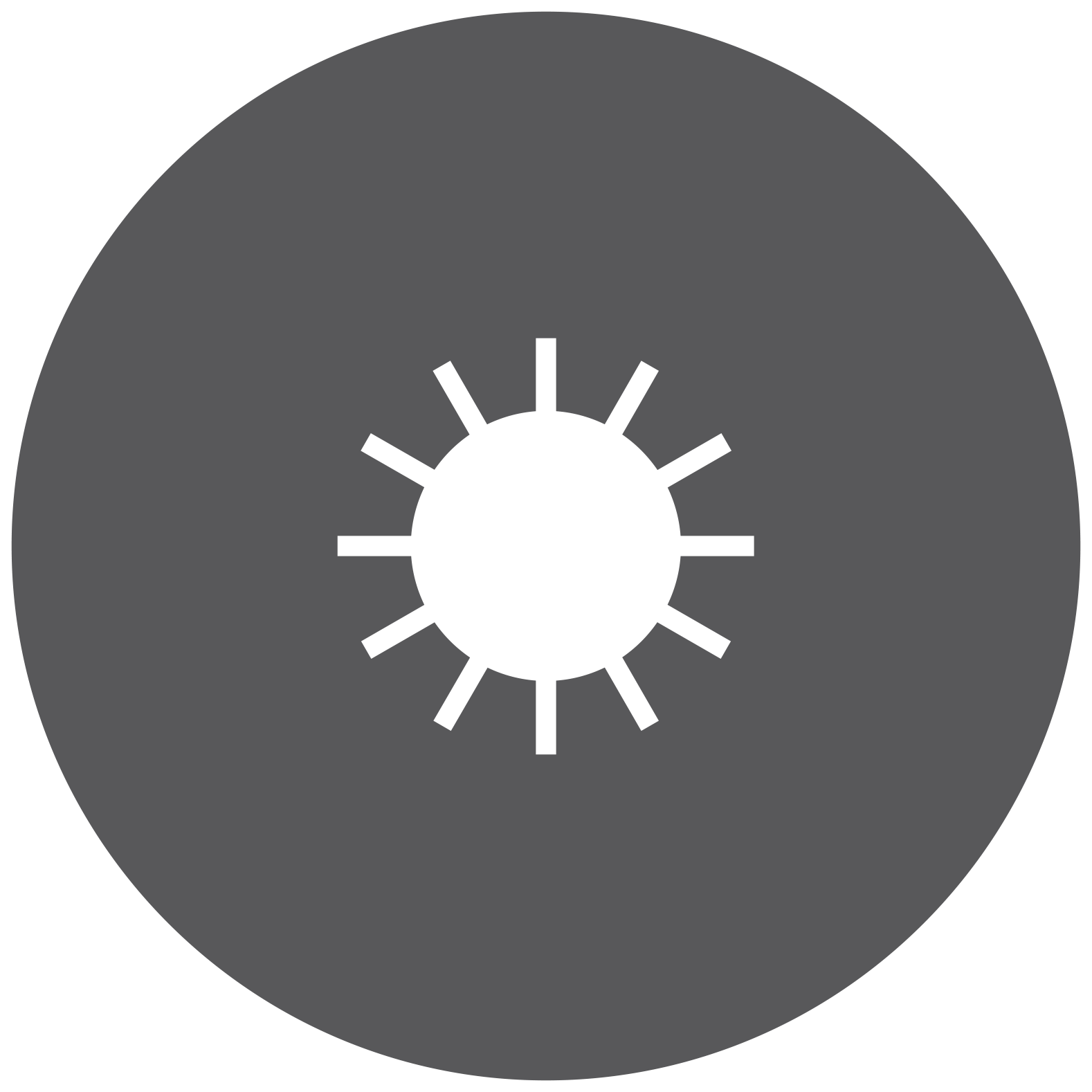

Schijven-stansvormen-S401
⌀ 406
101
S401
Info
Pour d’autres dimensions, qualités ou grains, consultez Cibo.
Contactez-nous
